肥城聯(lián)誼工程塑料有限公司全力打造專業(yè)的土工材料品牌

自粘式防裂貼（簡稱為防裂貼或抗裂貼）產(chǎn)品介紹

1、防裂貼的生產(chǎn)
    防裂貼（也叫抗裂貼）是本世紀初從美國引進，在國內(nèi)經(jīng)過錄用實驗，到現(xiàn)在很多地方大量的應(yīng)用，說明已經(jīng)得到業(yè)內(nèi)的普遍認可。

2、防裂貼材料性能
    “防裂貼”是一種橡膠瀝青類高分子聚合物防水卷材，由瀝青基高分子聚合物改性材料、高強抗拉織物、耐高溫、與瀝青相容性好的抗拉織物復(fù)合而成，其在高溫下不流動，低溫下不脆裂，厚度一般為1~4mm，寬度為24~100cm。

    防裂貼主要是利用其柔韌性和延展性，減弱基層裂縫（伸縮縫）處的應(yīng)力集中，降低面層在裂縫處的劈裂作用，同時消除
裂縫處的不平整。具體表現(xiàn)為：
（1）、力學(xué)效應(yīng)。防裂貼高分子聚合物材料作為一個應(yīng)力吸收膜，可增大基層內(nèi)的垂直裂縫沿界面向水平方向發(fā)展的可能性，從而延緩反射到路表的時間。
（2）、僑聯(lián)作用?；鶎恿芽p形成后，抗裂高強抗拉織物、耐高溫、瀝青相容性好的抗拉織物雙層僑聯(lián)作用  使開裂斷面具有一定的抗彎拉能力，減少裂縫張開變形，降低裂縫尖端的拉應(yīng)力集中。
（3）、嵌鎖咬合作用。防裂貼將提高開裂斷面抗剪切傳荷能力，降低裂縫尖端的剪應(yīng)力集中。
（4）、耐低溫、防水作用。抗裂瀝青基高分子材料具有在一定低溫下保持一定彈性的性能和良好的防水效果，并且在低溫時保持形狀不發(fā)生變化，防止路表開裂后水的下滲。

施工工藝
1、環(huán)境要求與尺寸選擇
（1）應(yīng)在表層溫度等于或大于２１℃的條件下使用。
（2）如表層溫度低于２１℃，建議使用溫火烤防裂貼的膠面，注意不得過烤，膠面熔化即可。
（3）寬度選擇結(jié)合裂縫的走向與具體形態(tài)，一般為24、33、48、98cm等。

2、基層橫向裂縫表面處理
（1）必須將基層橫向裂縫表面的灰塵和水等雜物清除，保持表面干燥清潔。
（2）對于基層表面的凸起物，必須進行清理或找平處理至平整。

3鋪設(shè)防裂貼
    將隔離膜（紙）揭開，在鋪設(shè)時應(yīng)將成卷材料拉緊，保持防裂貼平整、不起皺、不翹邊，鋪設(shè)防裂貼后用膠輪滾筒至少滾壓3遍。

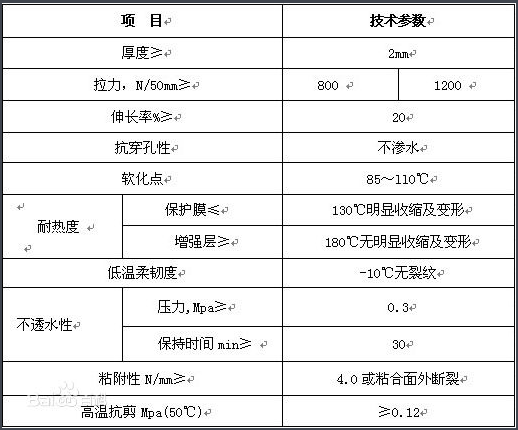

防裂貼技術(shù)參數(shù)：
